Traggerüst
TG 60
Ihr Nutzen
Sicher.
Das Allround Traggerüst TG 60 ist nicht nur äußerst tragfähig, sondern auch sicher bei Auf- und Abbau.
Bei stehender Montage der Türme werden O-Stahlböden ausgelegt. Anschließend werden die Rahmen, Riegel und Diagonalen des nächsten Turmabschnittes montiert.
Flexibel.
Durch die Verwendung von verschiedenen Allround Riegeln und Diagonalen kann der Traggerüstturm flexibel an Geometrie- und Lastanforderungen angepasst werden.
Tragfähig.

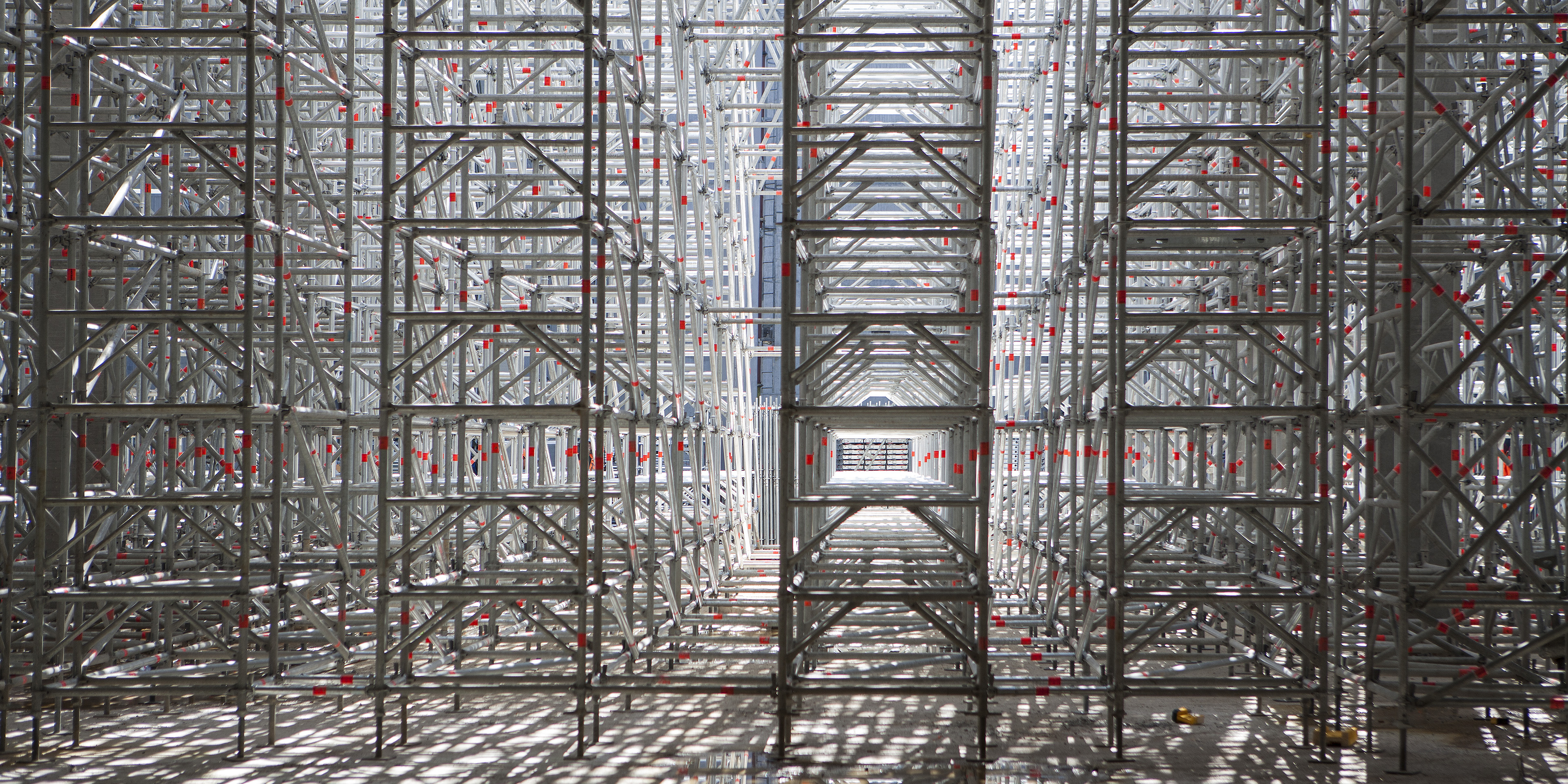

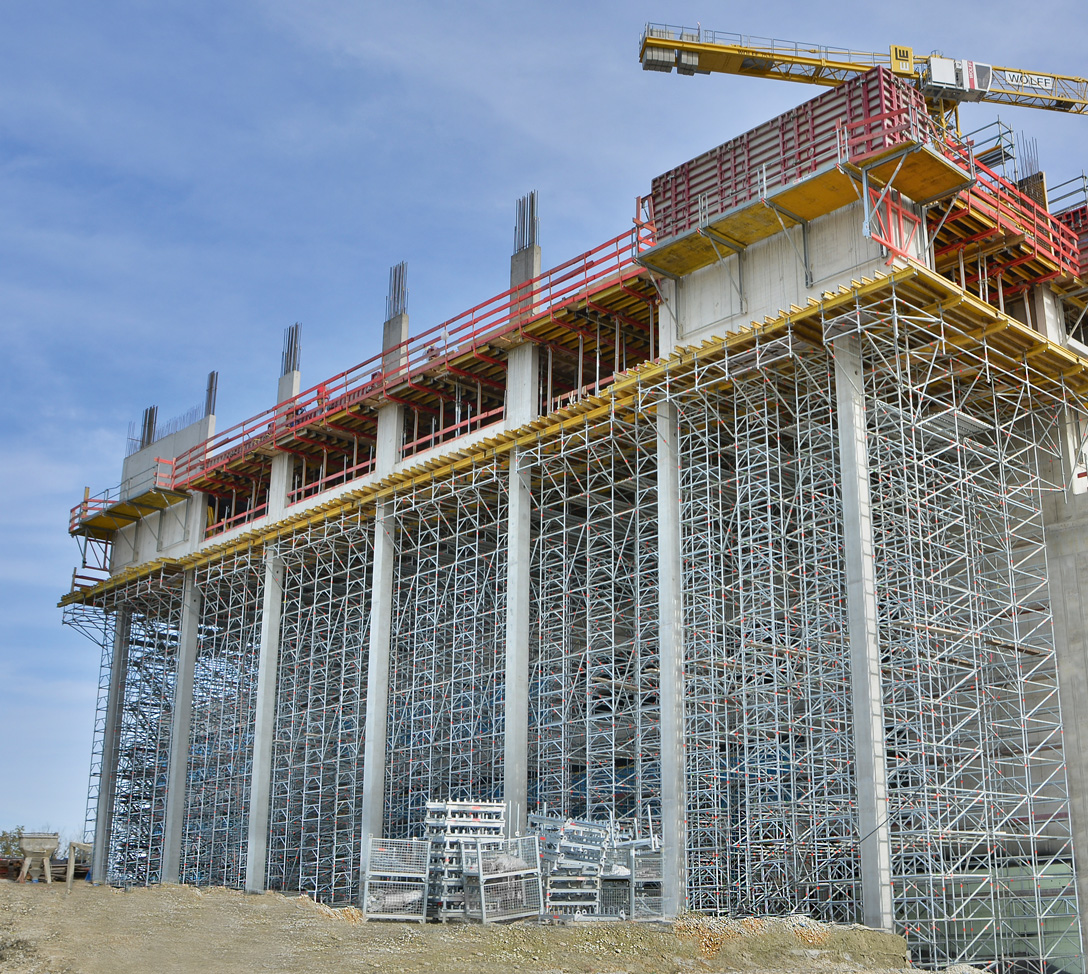

Traggerüsttürme TG 60 werden durch Allround Riegel und Diagonalen im Layher Systemmaß verbunden und ausgesteift und somit zum Raumgerüst ausgebaut. Dadurch entstehen sehr tragfähige Gerüstkonstruktionen – auch für sehr große Unterstützungshöhen.

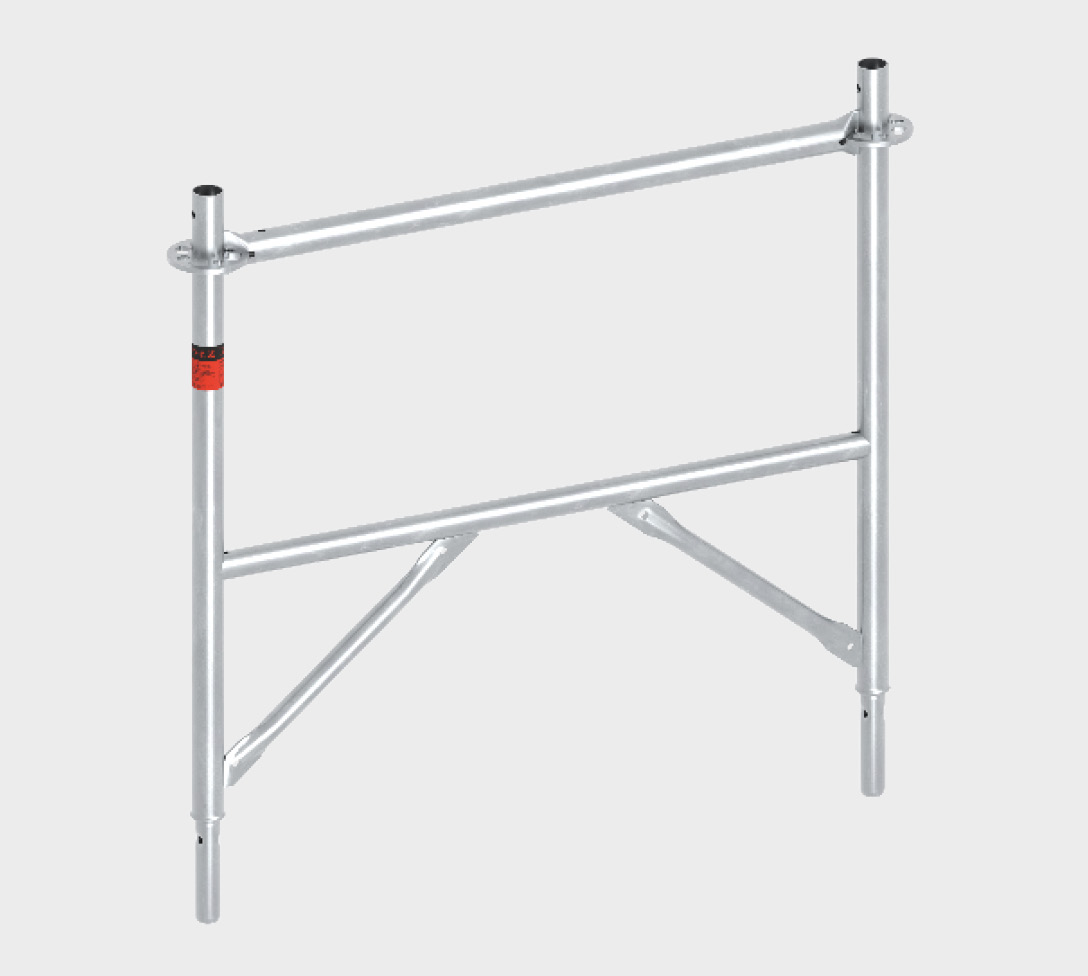

ALLROUND TRAGGERÜSTRAHMEN TG 60
Die Allround Traggerüstrahmen TG 60 sind auf Allround Basis entwickelt.
Mit drei Zusatzbauteilen teilen realisieren Sie Traggerüste noch schneller, höher und stabiler.
Die Allround Traggerüstrahmen TG 60 sind aus Stahl-Gerüstrohr mit höherer Festigkeit gefertigt und mit 2 kleinen Streben versteift. Jeder Stiel ist mit bis zu 6 t belastbar. Die eingeschweißten Riegel sind an den Enden gequetscht – dadurch sind 7 Anschlüsse an der Allround Lochscheibe verfügbar. Die Traggerüstrahmen TG 60 ersetzen Stiele, Riegel und Diagonalen, wodurch somit 30 % schneller mit weniger Einzelteilen montiert und demontiert werden kann.

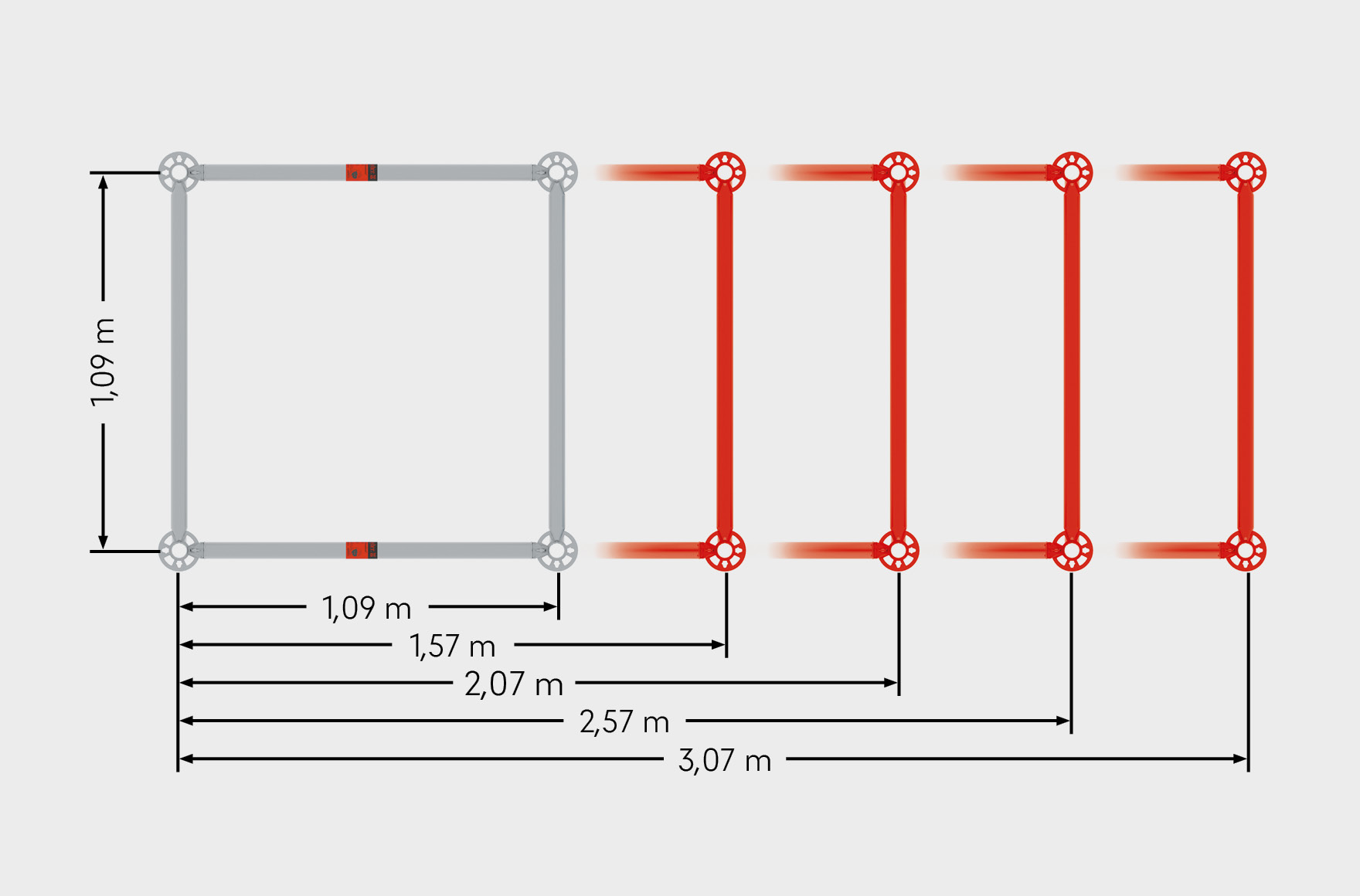

Intelligent – durch variable Feldlängen
Der Allround Traggerüstturm TG 60
kann variabel an das Rastermaß der Schalungsträger oder die Belastung angepasst werden. Hierzu müssen nur Allround Riegel und Diagonalen in den entsprechenden Längen gewählt werden. Die Hauptbauteile – die Allround Traggerüstrahmen TG 60 – bleiben gleich.
Durch die Flexibilität des Systems in Längsrichtung können die Anforderungen auf der Baustelle noch wirtschaftlicher umgesetzt werden. Dies spart Material,
Zeit und Geld.
Durch den einfachen Anbau von Lenkrollen lassen sich die Türme zeitsparend ohne Ab- und erneuten Aufbau umsetzen. Es lassen sich so sogar ganze Turm-Verbände an einem Stück versetzen.

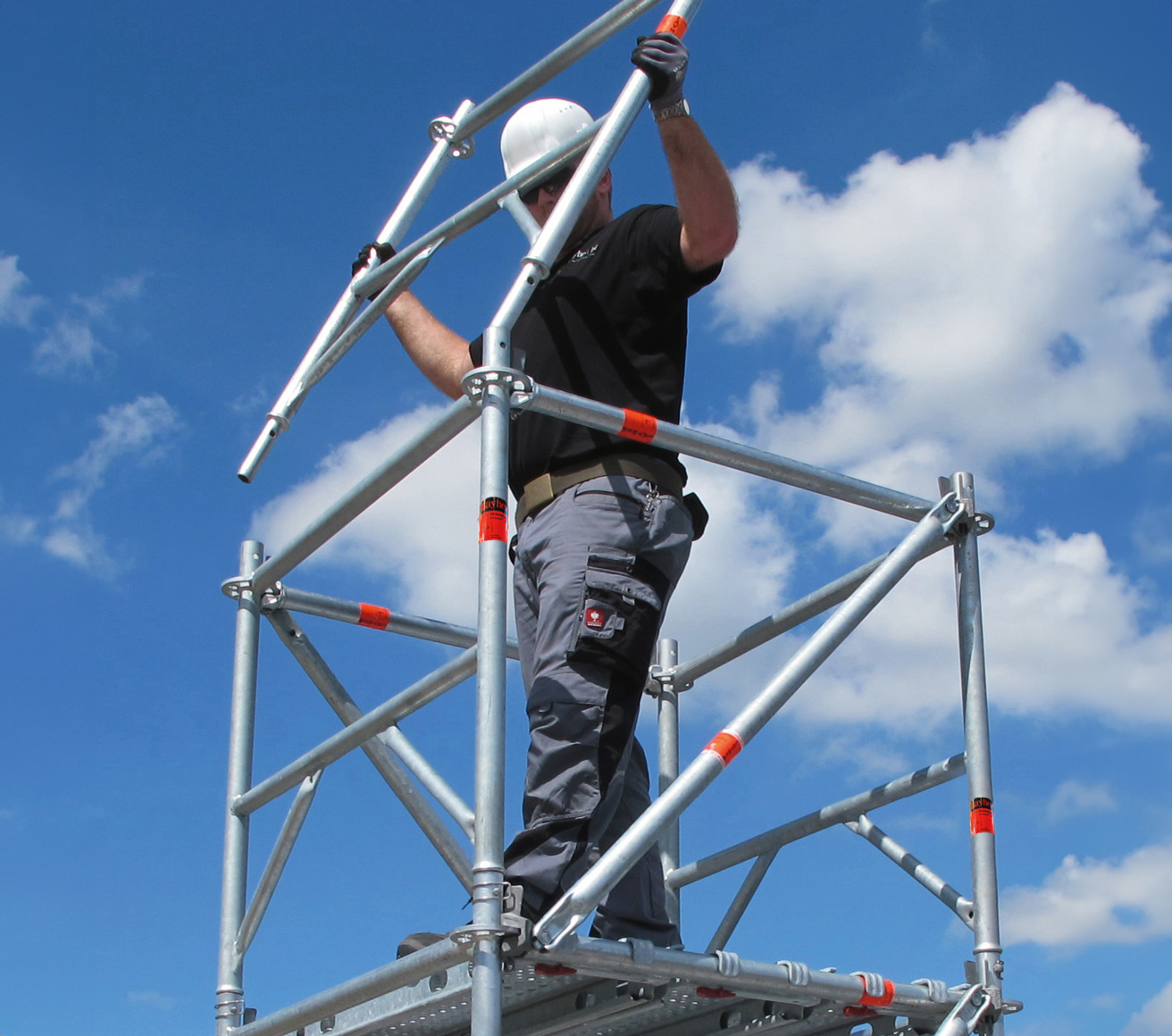

Sicherer Aufbau –
mit systemintegriertem vorlaufendem Seitenschutz
Das Allround Traggerüst TG 60 ist nicht nur äußerst tragfähig, sondern auch sicher bei Auf- und Abbau. Bei stehender Montage der Türme werden O-Stahlböden ausgelegt. Anschließend werden die Rahmen, Riegel und Diagonalen des nächsten Turmabschnittes montiert.
Die Gerüstböden werden danach 1 m höher gesetzt und der Aufstieg auf die gesicherte nächste Ebene kann direkt über die Allround Traggerüstrahmen TG 60 erfolgen.

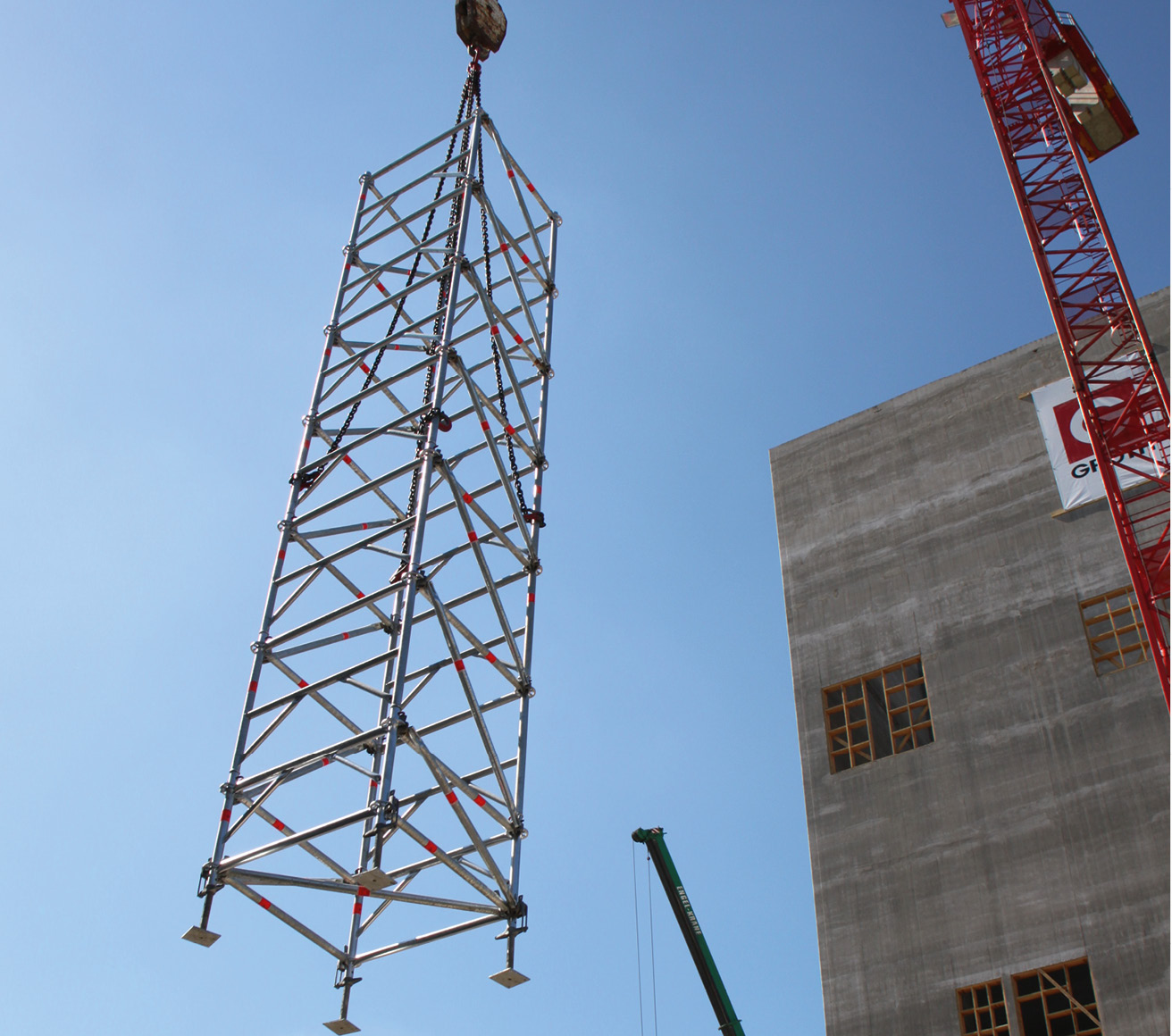

Sicherer Aufbau
mit Kran
Der Traggerüstturm TG 60 kann wahlweise liegend oder stehend vor Ort aufgebaut werden. Die Türme können durch Kranversatz oder mit den schnell montierbaren Lenkrollen zum Einsatzort gebracht werden.
Zur Übertragung der Zugkräfte beim Kranversatz werden die einzelnen Traggerüstrahmen mit Rohrklappsteckern gesichert.
Für die Lagerung und den Transport stehen spezielle Traggerüst-Rahmenpaletten zur Verfügung. Diese sind stapelbar, kranversetzbar und optimiert für LKW-Ladeflächen.

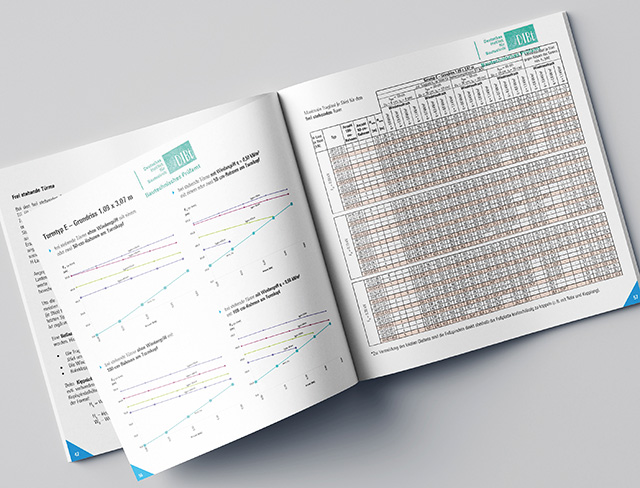

Zulassungen
- Die Zulassung Z-8.22-64 regelt die Herstellung und Kennzeichnung der Traggerüstrahmen TG 60.
- In der Typenprüfung TP-11-017 sind Turmvarianten in verschiedenen Grundrissen und Stützhöhen berechnet.
Anwendungs- und Baustellenberatung
Unsere qualifizierten Layher Anwendungstechniker widmen sich Ihren individuellen Aufgabenstellungen und finden für Sie wirtschaftlich und funktional überzeugende Lösungen. Darüber hinaus steht Ihnen eine umfangreiche technische Dokumentation bestehend aus Materialbedarfstabellen, Aufbauzeichnungen, geprüfte Typenstatik nach DIN EN 12812 und Bemessungshilfen für Schalungsträger zur Verfügung.
Das AllroundGerüst – Die Basis für das Traggerüst TG 60
Die bewährte Kombination von Form- und Kraftschluss in schraubenlos schneller Systemtechnik mit AutoLock-Funktion ermöglicht wahlweise automatisch rechtwinklige, stumpf- und spitzwinklige Anschlüsse – und sie baut Sicherheit.
Die Traggerüstrahmen TG 60 sind auf Basis des AllroundGerüsts entwickelt.
Mit drei Zusatzteilen realisieren Sie Traggerüste noch schneller, höher und stabiler.
Die Traggerüstrahmen TG 60 sind in den Größen 1,00 m x 1,09 m, 0,50 x 1,09 m und
0,71 x 1,09 m erhältlich.
Erfolgs-
geschichten

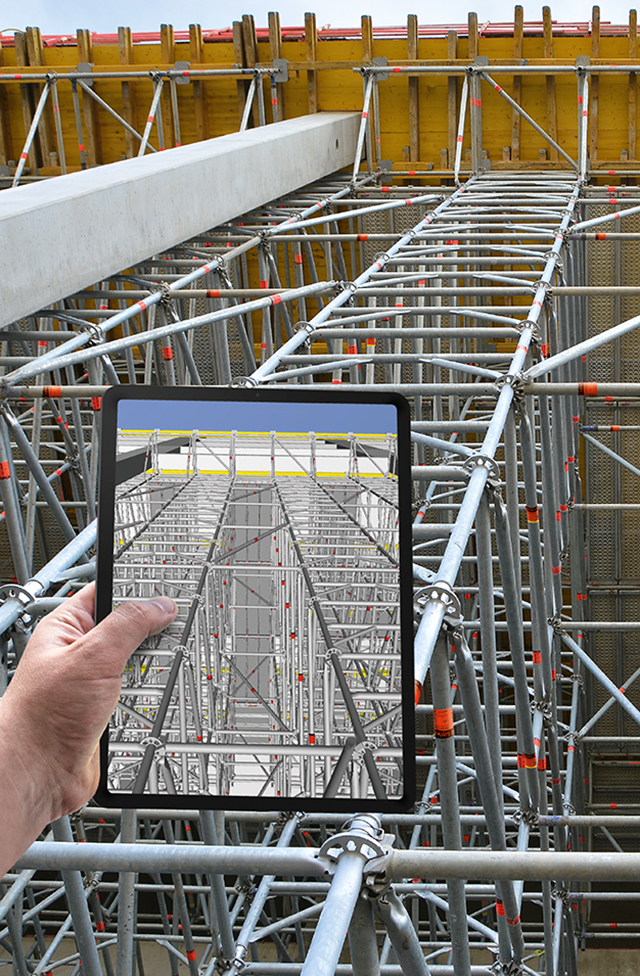

LayPLAN
